부산광역시 금정구 두구동
외단열미장
부산시 금정구에 위치한 철근콘크리트 구조 패시브 인증 주택입니다.
단열재는 준불연 200mm (2P)를 적용했고.

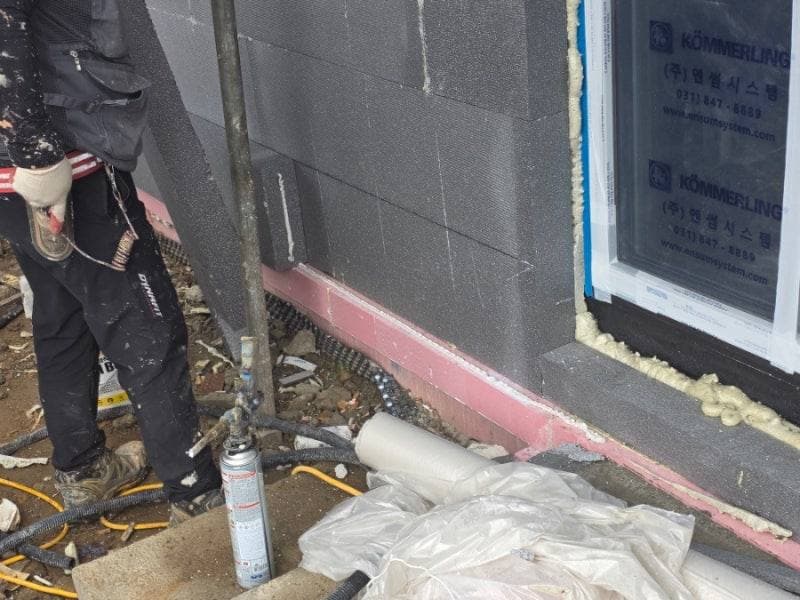

패시브하우스 현장은 열교와 기밀이 성능을 좌우합니다. 단열재 뒷공간으로 공기가 흐르지 않도록 Ribbon & Dab 방식으로 부착하고, 창호 주변은 ㄱ·ㄴ자로 재단해 크랙을 미리 막습니다.
2P 더블링업은 1P를 Ribbon & Dab, 2P를 Notched Trowel 전면 압착으로 붙이고, 먹매김 후 1P 조인트와 엇갈리게 부착해 이음부 열교를 줄이는 방식입니다.
타일·파벽 마감 현장은 외장 마감 전 단계까지 책임집니다. 단열재 기밀 부착과 점형 열교방지 화스너, 파이버글라스 메쉬 초벌 미장으로 마감재가 올라갈 바탕을 만듭니다.
이 현장에 적용한 공법
단열재 부착
- Ribbon & Dab 부착

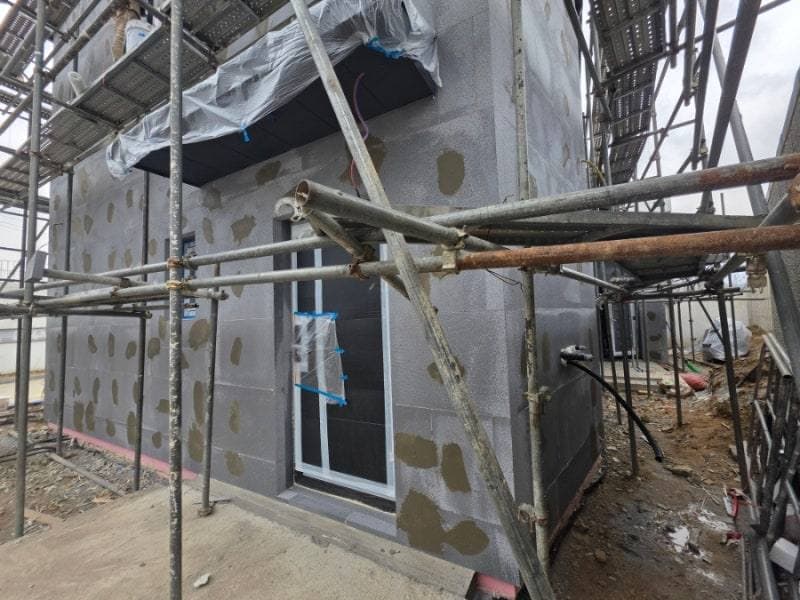

접착몰탈을 테두리와 점으로 둘러 단열재 뒤로 공기가 흐르지 않게 붙였습니다.
- Notched Trowel 전면 압착
톱니 흙손으로 접착제를 고르게 편 뒤 단열재 전체 면을 눌러 붙였습니다.
- 2P 더블링업

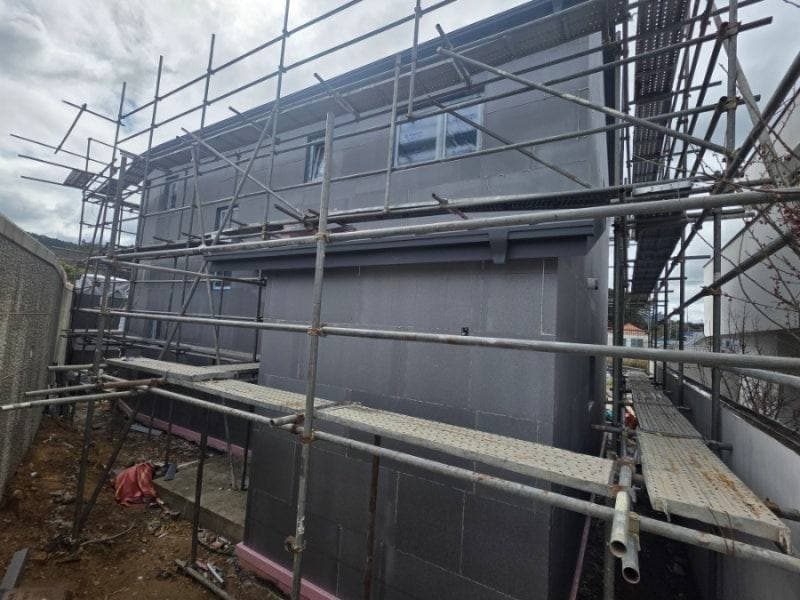

단열재를 두 겹으로 붙이고, 두 번째 겹은 첫 겹의 이음부와 엇갈리게 놓아 열이 새는 줄을 끊었습니다.
- 핑거 조인트 코너
건물 모서리는 단열재를 손가락 깍지 끼듯 번갈아 맞물려 틈이 생기지 않게 했습니다.
- 가로 겹침 부착
위아래 단열재의 세로 줄눈이 한 줄로 이어지지 않도록 가로로 어긋나게 붙였습니다.
고정 · 면 정리
- 점형 열교방지 화스너

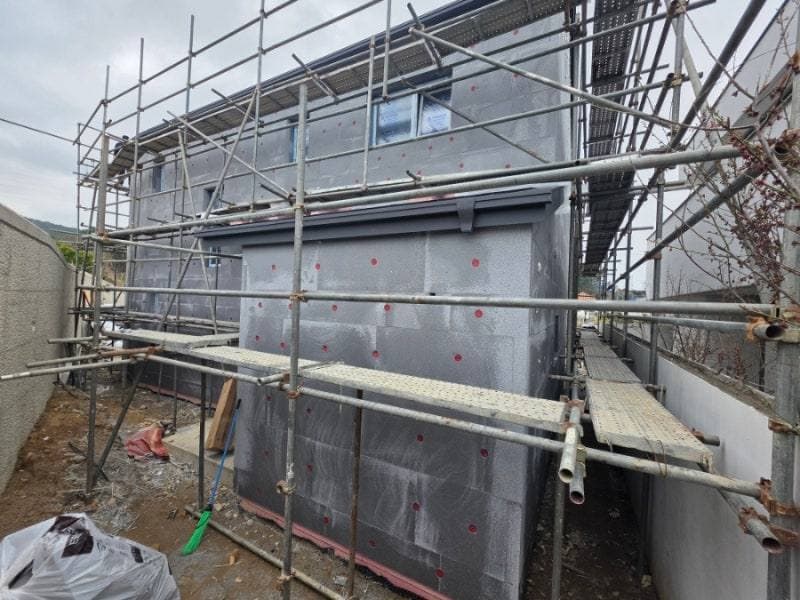

철심 끝을 플라스틱으로 감싼 화스너로 고정해, 화스너 자리로 열이 빠져 얼룩이 생기는 것을 막았습니다.
- 올 샌딩
빛이 비스듬히 비칠 때 드러나는 단열재 사이 단차를 갈아내 벽면을 평평하게 맞췄습니다.
미장
- 파이버글라스 메쉬 미장

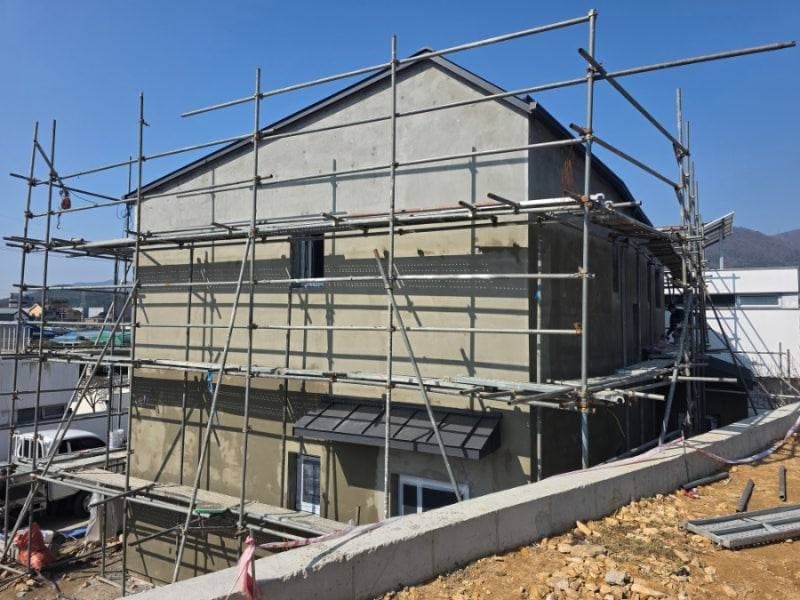

몰탈을 먼저 바르고 메쉬를 덮어 충분히 스며들게 한 뒤 다시 미장해 갈라짐에 강한 바탕층을 만들었습니다.
