홍천군 갈마곡리
패시브하우스 외단열미장마감

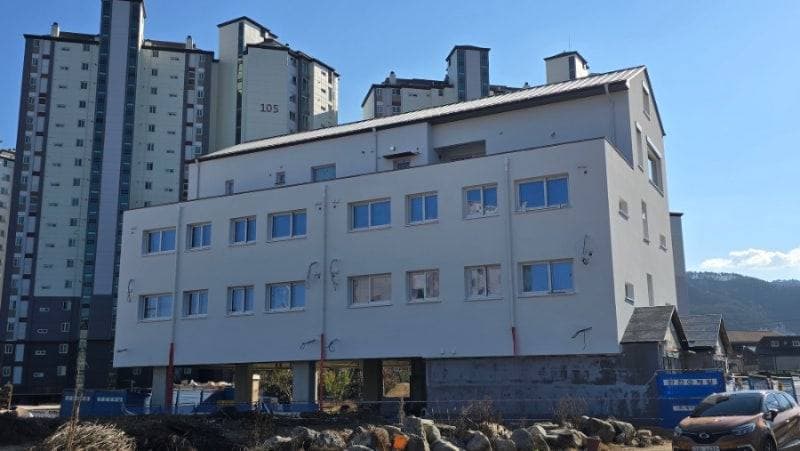

용인시 수지구 죽전동에 위치한 철근콘크리트조 다세대 주택입니다.
단열재는 미네랄울 100mm를 적용했고, 정벌 마감은 BEONDI Flex-wall로 완료했습니다.
패시브하우스 현장은 열교와 기밀이 성능을 좌우합니다. 단열재 뒷공간으로 공기가 흐르지 않도록 Ribbon & Dab 방식으로 부착하고, 창호 주변은 ㄱ·ㄴ자로 재단해 크랙을 미리 막습니다.
불연 미네랄울은 무기질 단열재로 불에 타지 않고 투습·차음 성능이 좋아 목조 건물과 잘 맞습니다. 전용 화스너 캡으로 고정하고 파이버글라스 메쉬를 2회 미장합니다.
2P 더블링업은 1P를 Ribbon & Dab, 2P를 Notched Trowel 전면 압착으로 붙이고, 먹매김 후 1P 조인트와 엇갈리게 부착해 이음부 열교를 줄이는 방식입니다.
이 현장에 적용한 공법
바탕 준비
- 배관 관통부 기밀
단열재를 붙이기 전에 외벽을 지나는 배관 주변을 먼저 막아 공기가 새는 길을 없앴습니다.
단열재 부착

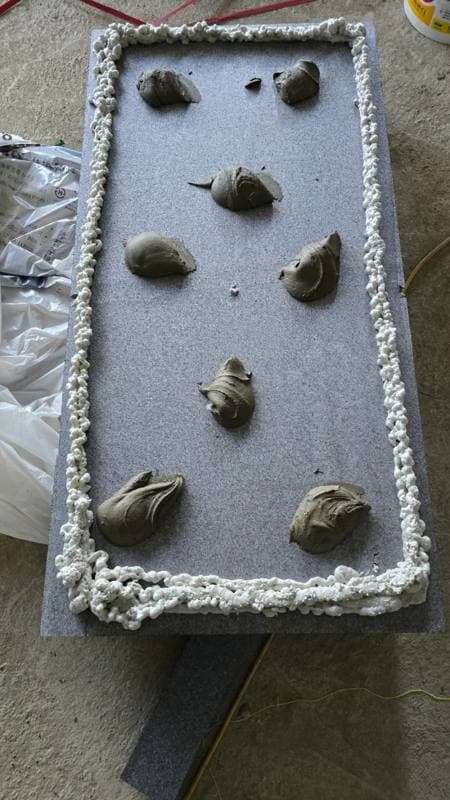

- Ribbon & Dab 부착
접착몰탈을 테두리와 점으로 둘러 단열재 뒤로 공기가 흐르지 않게 붙였습니다.
- Notched Trowel 전면 압착
톱니 흙손으로 접착제를 고르게 편 뒤 단열재 전체 면을 눌러 붙였습니다.

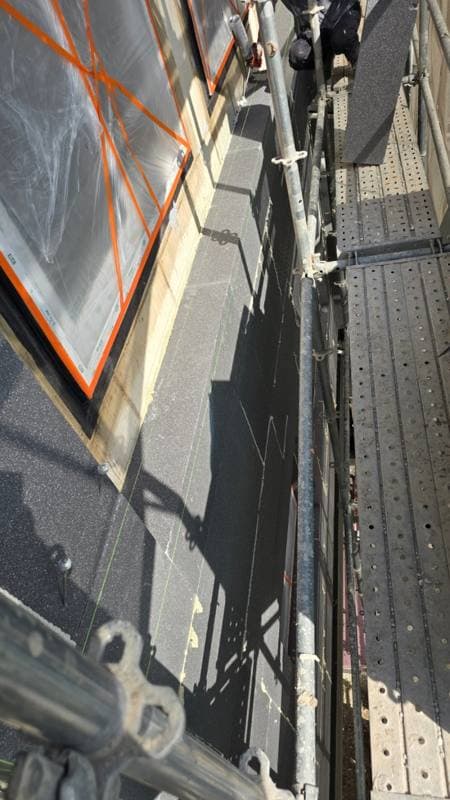

- 2P 더블링업
단열재를 두 겹으로 붙이고, 두 번째 겹은 첫 겹의 이음부와 엇갈리게 놓아 열이 새는 줄을 끊었습니다.
개구부 · 기단부
- 창호 모서리 ㄱ·ㄴ자 재단
크랙이 잘 생기는 창호 모서리는 단열재를 한 장으로 따내어 이음부가 모서리에 오지 않게 했습니다.

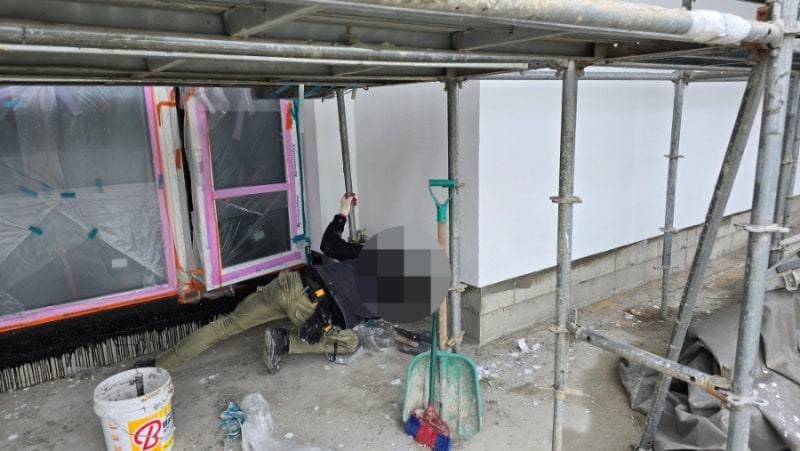

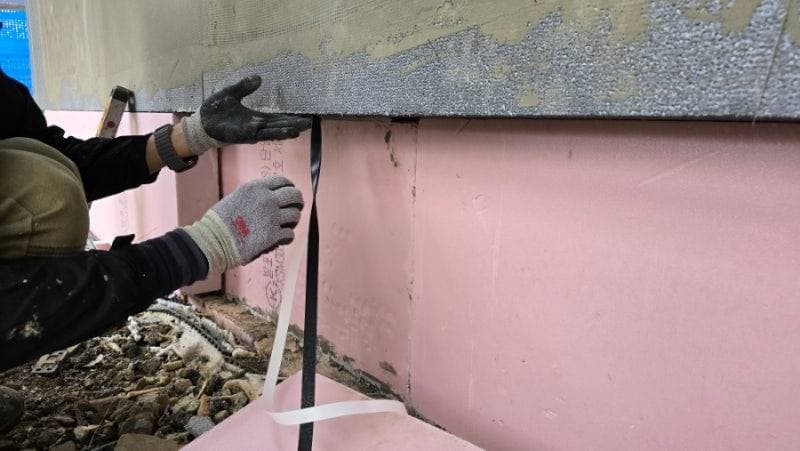

- 기단부 XPS
땅과 가까운 아랫단은 물에 강한 압출법 단열판으로 바꿔 벽체 단열재가 습기를 먹지 않게 했습니다.
- 화재 확산 방지띠
층 사이에 불에 타지 않는 미네랄울 띠를 둘러 화재가 위로 번지는 속도를 늦췄습니다.
방수 디테일

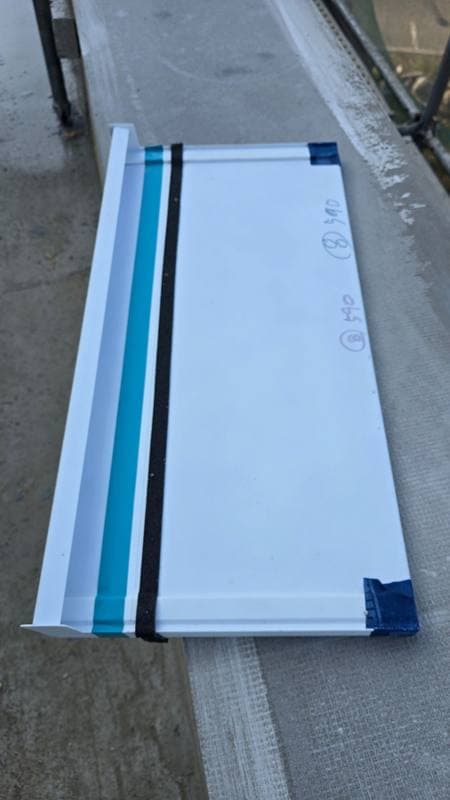

- 빗물받이 후레싱
창호 아래에 빗물받이 후레싱을 달아, 창틀 먼지가 빗물과 흘러내리며 생기는 자국과 누수를 막았습니다.
