세종시 한솔동
외단열미장

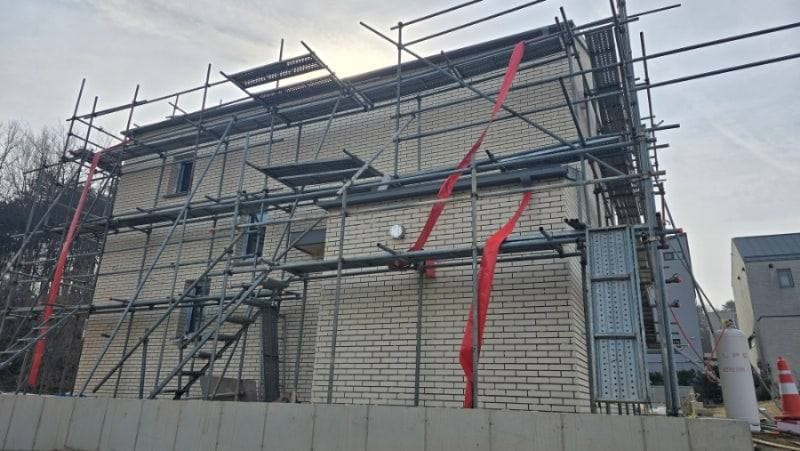

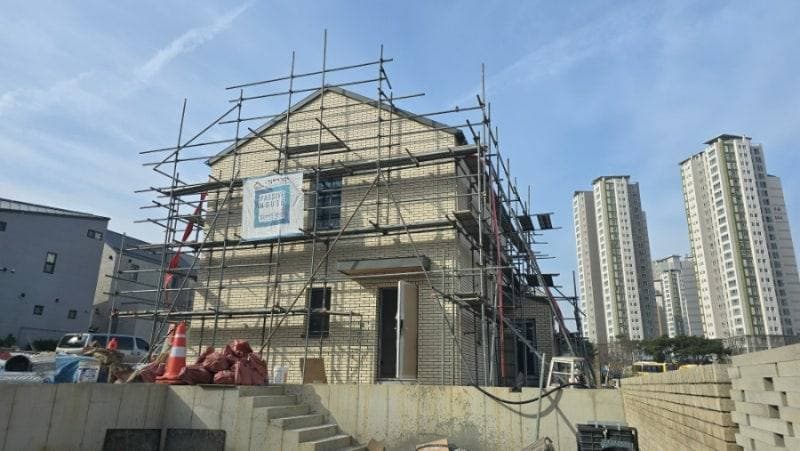

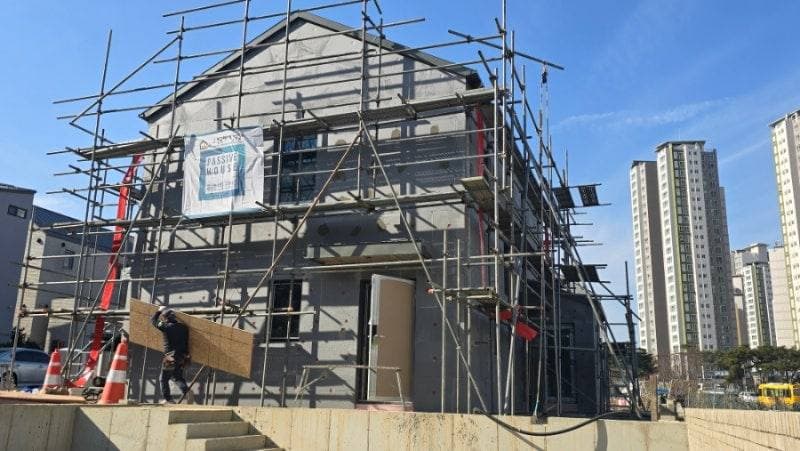

세종시 한솔동에 위치한 패시브하우스 표준주택으로, 최종 외부 마감이 점토타일인 현장입니다.
단열재는 2종 3호 200mm를 적용했고.
패시브하우스 현장은 열교와 기밀이 성능을 좌우합니다. 단열재 뒷공간으로 공기가 흐르지 않도록 Ribbon & Dab 방식으로 부착하고, 창호 주변은 ㄱ·ㄴ자로 재단해 크랙을 미리 막습니다.
타일·파벽 마감 현장은 외장 마감 전 단계까지 책임집니다. 단열재 기밀 부착과 점형 열교방지 화스너, 파이버글라스 메쉬 초벌 미장으로 마감재가 올라갈 바탕을 만듭니다.
이 현장에 적용한 공법
단열재 부착

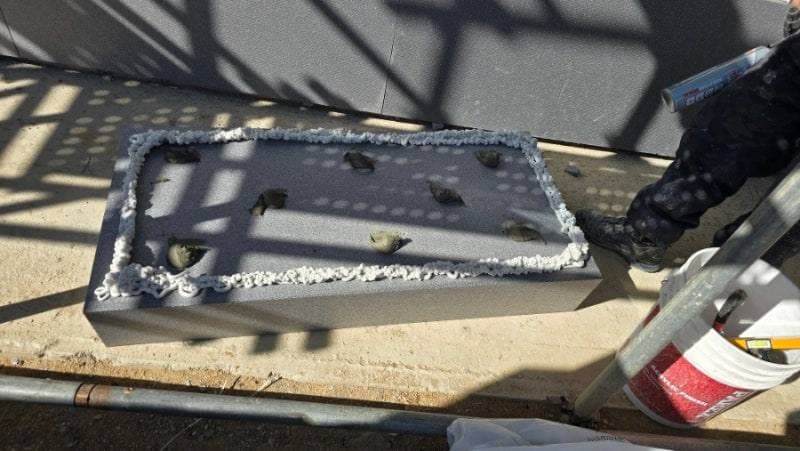

- Ribbon & Dab 부착
접착몰탈을 테두리와 점으로 둘러 단열재 뒤로 공기가 흐르지 않게 붙였습니다.

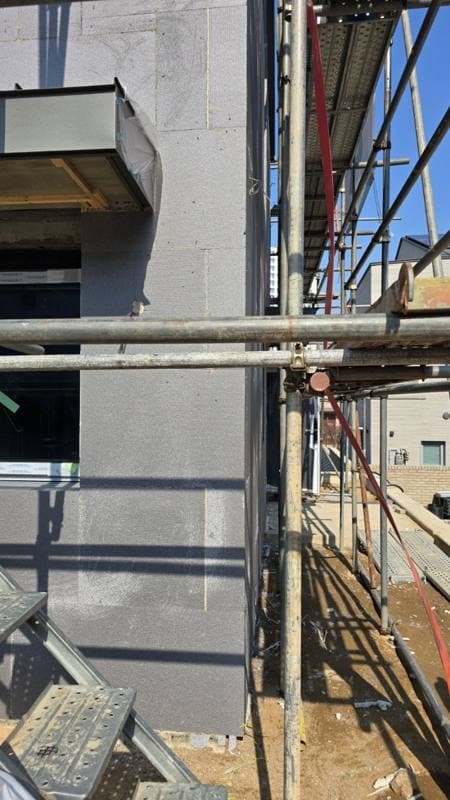

- 핑거 조인트 코너
건물 모서리는 단열재를 손가락 깍지 끼듯 번갈아 맞물려 틈이 생기지 않게 했습니다.
- 가로 겹침 부착
위아래 단열재의 세로 줄눈이 한 줄로 이어지지 않도록 가로로 어긋나게 붙였습니다.
고정 · 면 정리

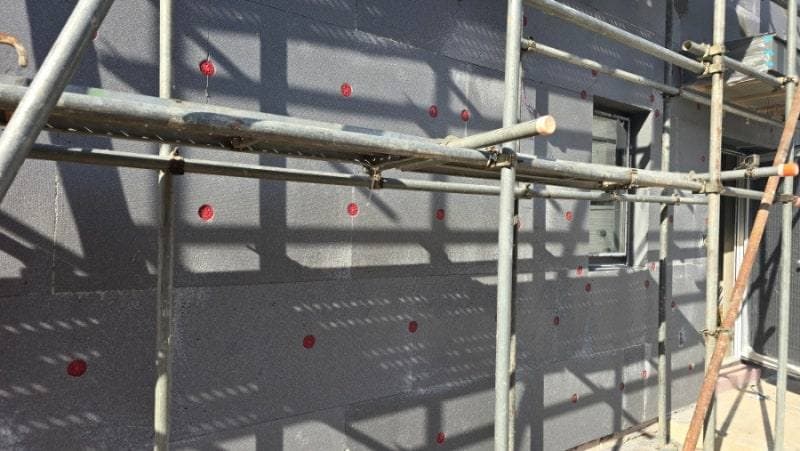

- 점형 열교방지 화스너
철심 끝을 플라스틱으로 감싼 화스너로 고정해, 화스너 자리로 열이 빠져 얼룩이 생기는 것을 막았습니다.
방수 디테일
- 빗물받이 후레싱
창호 아래에 빗물받이 후레싱을 달아, 창틀 먼지가 빗물과 흘러내리며 생기는 자국과 누수를 막았습니다.
미장
- 파이버글라스 메쉬 미장
몰탈을 먼저 바르고 메쉬를 덮어 충분히 스며들게 한 뒤 다시 미장해 갈라짐에 강한 바탕층을 만들었습니다.
- 창호 사선 보강
창호 모서리에 메쉬를 사선으로 한 장 더 덧대 모서리에서 번지는 크랙을 잡았습니다.
